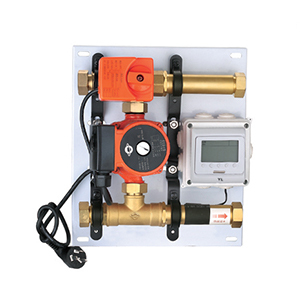

产品概述

在高温供热的地暖水系统中,当集中供热或壁挂锅炉热源的水温在60℃以上时,应采用 "混水降温"的方法来降低地暖循环水温度 , 使地暖循环水能恒定工作在60°C以下。确保水暖系统永远处在安全、 节能、 舒适的工作状态下。

>安全保障:如地暖水水温高于60°C,将会影响管道与木质地板的使用寿命(一般地暖管使用寿命为50年) 。

>节能省钱:高温地暖循环水将使温度过热，造成热能浪费。对于分户计量(热能表收费或壁挂炉独立采暖)的地暖尤为显著。

>健康舒适： 地暖符合传统中医理论"温足而顶凉"的养生之道,如地面温度长期高于32°C,将不适应人体健康要求。

工作原理

     当高温水进入混水系统 , 通过分水器分流到房间的各条管道内, 传递热量给房间地板 ,变成相对低温的水, 从集水器回流到混水系统。 当被测管道温度低于设定温度时, 混水阀门打开,水流从温水系统汇流到供热系统,满足供热系统的热水全热交换 , 进行热交换外循环, 当被测管道温度与停止温度相同时, 混水系统阀门关闭, 进行热交换内循环,有效的起到房间温度的控制与节能的作用。

      当供热系统的水温不能满足温控中心断水温度设定值时, 温控中心会自动停止水泵运行。

      如果系统断水,由于温度很快下降, 水泵也会停止工作 ,当被测管道温度恢复至断水温度设定值后 , 水泵随着恢复运转,从而避免水泵无水运转被烧坏的危险。

产品特点

>高效能、高精度控温响应速度快，控温偏差可达±1～3℃，采用电热执行器与“时间比例式”三通混水阀，精确控制一次与二次水的混合比例。

>大流量、免脏堵使用面积不小于200～400㎡，一次水温不高于95℃。

>整体结构严密，便于安装整体铜管焊接；结构简单、严密、可靠、不可泄露；出厂为左进水，现场可更改为右进水。

>“时间比例式”模糊控制技术全自动运行，可编程分时段温度控制器，“时间比例式”模糊控制技术LNS-25型，能同时控制房间温度与地暖循环水水温。

>限温式断水保护功能（水泵启动最低温度限制）可设定地暖管道温度低于35℃时水泵停止运行（这个参数可以现场修改）。

>系统增压、增流量当热源水温度过低热能供应不足时，混水三通阀主通道全程开启，内循环泵起到系统增压增流量，从而增大系统供热量。

性能概述

      整体锻压一体式分集水器，采用先进工艺高密度热锻，壁厚均匀且致密无砂眼；主杠和分支无缝连接，绝无渗漏；黄铜材料采用欧洲国际标准CW617N，且外表面经过特殊防腐处理；为了更加均衡的控制地暖系统热量分配，预组装了带刻度微流量调节阀，并采用了往塞调节结构设计；同时分集水器本体与电热驱动器螺纹接口尺寸直接采用国际标准M30*1.5，方便匹配任何国际品牌的驱动器；

◆2-7个支路    ◆主体黄铜，密封EPDM    ◆主管借口1“内螺纹     ◆支管接口为3/4"外螺纹     ◆使用介质：水     ◆耐压10bar,温度范围：0-110℃

泵的设定

>限温式断水保护温度（工作温度）：6-99℃（出厂设置20℃）

>需要设定的控温（停止温度）；6-99℃（出厂设置50℃）

>回差温度：5℃

>使温度一直徘徊在45℃（停止温度-回差温度）与50℃（停止温度）之间系统循环泵扬程：最高6m

>额定电压：AC220V 50Hz

>最大功率：100W（水泵运行时）

>管路公称压力：PN10

>供水温度不高于95℃

>出水温度最好不要高于60℃（按地暖建设规范）

>适用面积为200㎡

>预制式铜管焊接，适合左进水，也可以现场改为右进水

安装步骤

>固定好安装支架，按照要求连接上分集水器。将执行器卸下，以便把分集水器及管路中的气体排出。

>接好进水端水管且注入水。

>观察回水端是否有水流出，直到没有气泡为止。

>通电前按接线图检查一次，确保各线路连接完好。

>通电后，当进水端注入的是冷水时，应进入温控中心，将断水保护温度的出工厂参数20℃降低到5℃，参数     设好后退出设置，等运行一段时间后，再打开集水器上的排气阀。

>若此时回水端有水流出且没有气泡时，就可以拧上执行器，同时关上集水器的排水阀。

>进水端注入热水后，将断水保护温度的参数5℃再升至35℃，完成后退出高级设置，再拧好回水端水管，即     可。

（如：步骤6时进水端注入的是热水时，温控中心的断水保护温度的出厂参数20℃不用调节）。
